światłowody
5—20 mm
HDPE
50, 63 mm

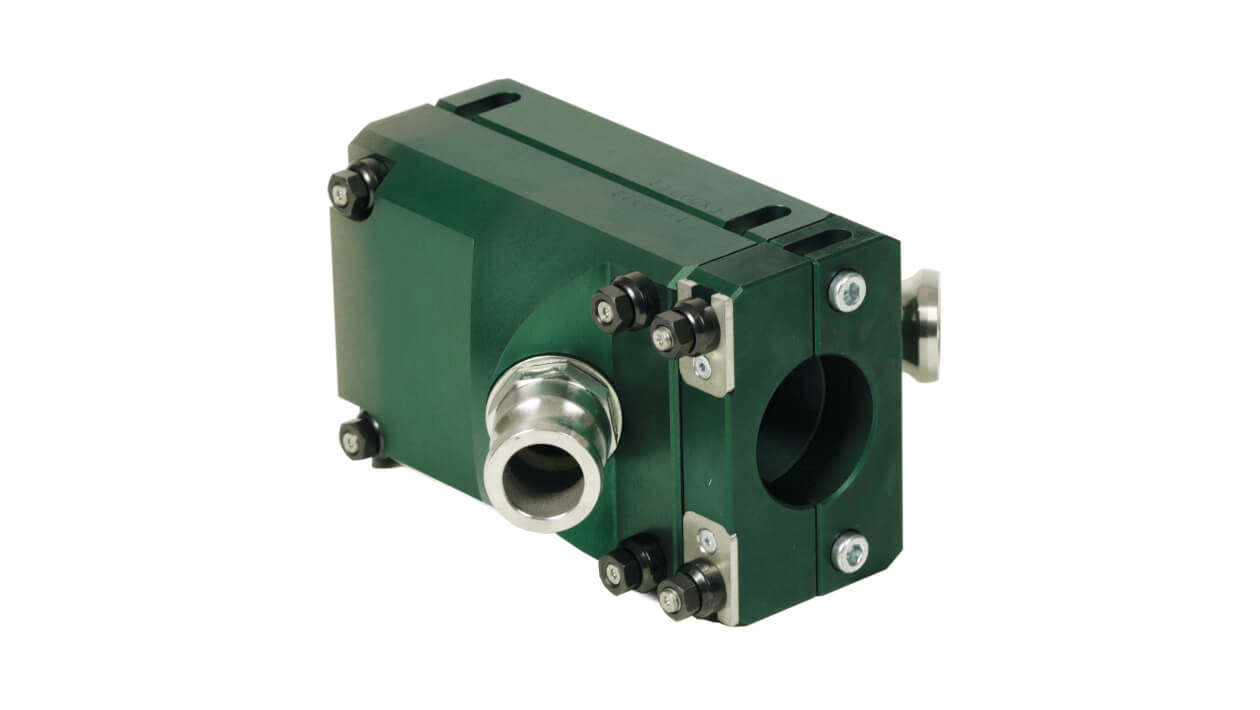

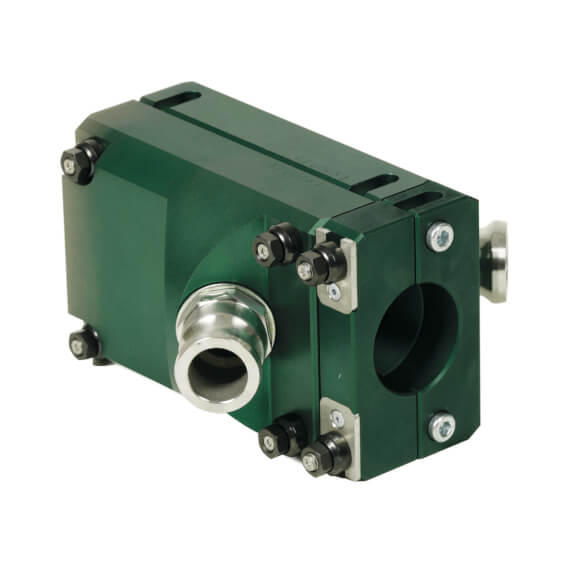

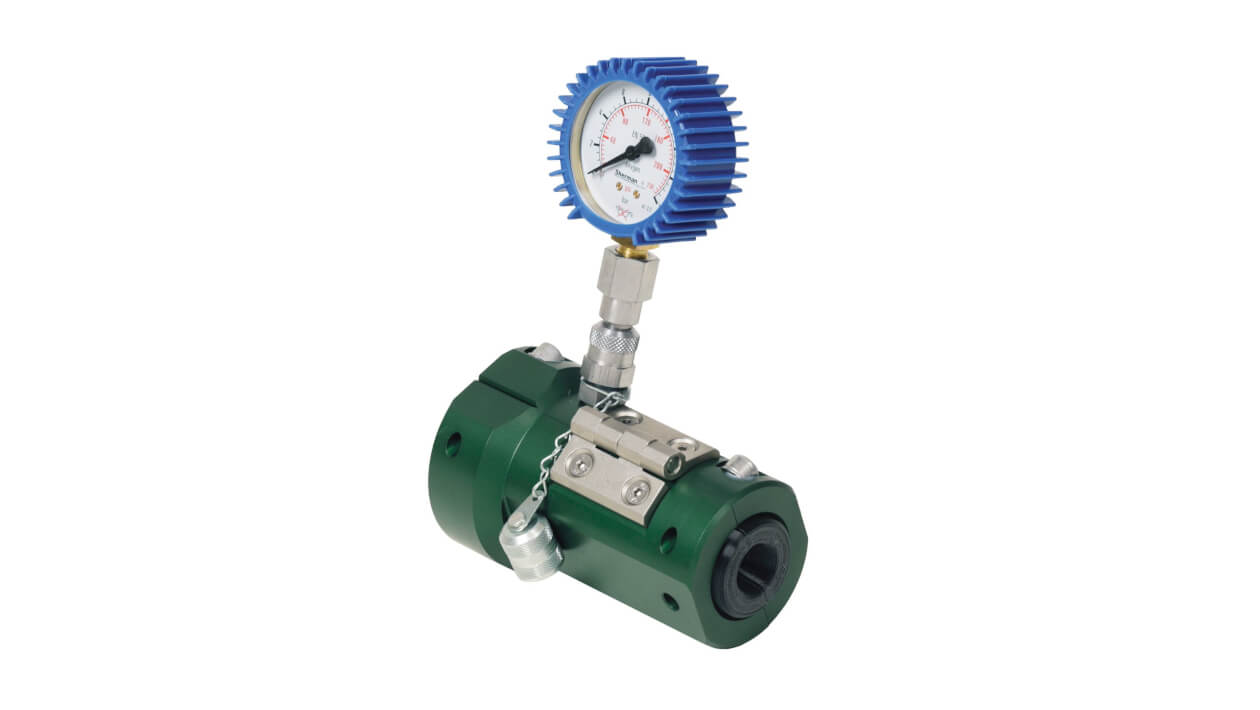

Zestaw Typhoon 50/63 został zaprojektowany z myślą o wdmuchiwaniu mikrorurek pojedynczo oraz w pakietach* w rury HDPE 50 i 63. Możliwe jest również wdmuchiwanie światłowodów 5-20 mm oraz instalacja w rury HDPE 32 i 40 po zastosowaniu redukcji za przyłączem powietrza**. Zestaw jest rozdzielony na głowicę oraz przyłącze powietrza co skutkuje:
- - niewielkimi rozmiarami detali i możliwością ergonomicznego montażu,
- - możliwością podłączenia przyłącza powietrza bezpośrednio do rury w wykopie,
- - doprowadzeniem powietrza z dwóch stron pod kątem 45° co zmniejsza spadek ciśnienia o ok. 0,5 bara w stosunku do pojedynczego przyłącza pod kątem 90°.,
*Więcej informacji dot. wdmuchiwania pakietów mikrorurek dostępne w karcie katalogowej.
**Zestaw akcesoriów na zamówienie.
max. 15
1.1 + 3.8
14 × 10 × 9 18 × 12 × 19
Parametry
Średnice światłowodu / mikrorurki | mm | 5—20 |
Pakiet mikrorurek | mm | 2 x 12 3 x 12 5 x 10 7 x 10 8 x 10 |
Średnice rury HDPE | mm | 50, 63 |
Łącznik Głowica – Przyłącze Powietrza | — | HDPE 50 |
Powietrze | ||
---|---|---|
Maksymalne ciśnienie | bar | 15 |
Rozmiar przyłącza powietrza CAMLOCK | cal | 2 x 1” |
Pomiar ciśnienia | — | złącze minimes na głowicy |
Głowica | ||
Wymiary (S x G x W) | cm | 14 x 10 x 9 |
Masa | kg | 1,1 |
Przyłącze powietrza | ||
Wymiary (S x G x W) | cm | 18 x 12 x 19 |
Masa | kg | 3,8 |
Walizka | ||
Wymiary (S x G x W) | cm | 46 x 35 x 17 |
Masa | kg | 10,0 |
